特性

• 具有可配置的复位选项和看门狗选项，支持多种应用场景
  • 工厂预设复位阈值选项为1.575V至5V，增量约100mV
  • 可调复位阈值选项
  • 单/双电压监测
  • 电容可调复位超时
  • 电容可调看门狗超时
  • 最小/最大（窗口式）看门狗选项
  • 手动复位输入选项
  • 推挽或漏极开路低电平有效复位输出选项
• 3.7µA供电电流，降低系统功耗
• 集成电源保护，提高稳健性
  • 电源瞬变抗扰度
  • 保证在 V_CC ≥ 1V 时低电平有效复位信号有效
• 8引脚SOT23封装，节省电路板空间
• 通过AEC-Q100认证。请参考特定/V微调变体的订购信息。

产品详情和应用

MAX6746–MAX6753是低功耗、微处理器(µP)监控电路，用于监视1.575V至5V单/双路系统电源电压，并提供稳定的复位输出和看门狗功能。当V_CC电源电压或RESET IN跌至复位门限以下或手动复位被拉至低电平时，这些器件会触发复位。在V_CC和RESET IN上升至复位门限以上后，复位信号在一个复位超时周期内仍保持复位有效。复位功能不受电源瞬变影响。

MAX6746–MAX6753具有精度为±2%的工厂预置复位门限，范围1.575V至5.0V，级差100mV。

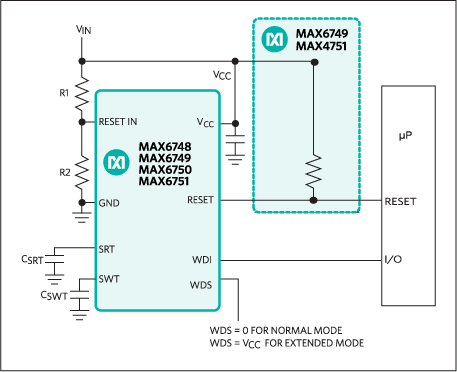

复位和看门狗延时可通过外部电容调节。MAX6746–MAX6751带有一个看门狗选择输入引脚，能够使看门狗超时周期扩展128倍。MAX6752/MAX6753带有窗式看门狗定时器，用于检测是否超出预期的工作窗口。

MAX6746–MAX6753具有推挽式或漏极开路/RESET输出。MAX6746–MAX6753采用8引脚SOT23封装，工作于汽车级温度范围(-40°C至+125°C)。

应用

• 汽车
• 电池供电计算机/控制器
• 计算机
• 精确的µP监控
• 嵌入式控制器
• 智能仪表
• 医疗装置
• 便携式设备
• 机顶盒
