• 9 种可选的电源电压

  • 12V、5V、3.3V、2.5V、1.8V、1.5V、1.2V、1V、正可调 (0.5V)
• 三种可选容差

  • -5%、-10%、-15% (LTC2917)
• 手动复位输入 (LTC2918)
• 1.5V 至 5.5V 工作电源
• 可调看门狗超时
• 面向较高可靠性应用的窗口化看门狗超时 (LTC2917-B、LTC2918-B)
• 用于高电压操作的 6.2V 并联稳压器
• 工作性能在高至 125℃ 的温度条件下得到保证
• 保证门限准确度：±1.5%
• 低静态电流：30μA (典型值)
• 电源干扰免疫力
• 保证 RST (对于 V_CC ≥ 0.8V)

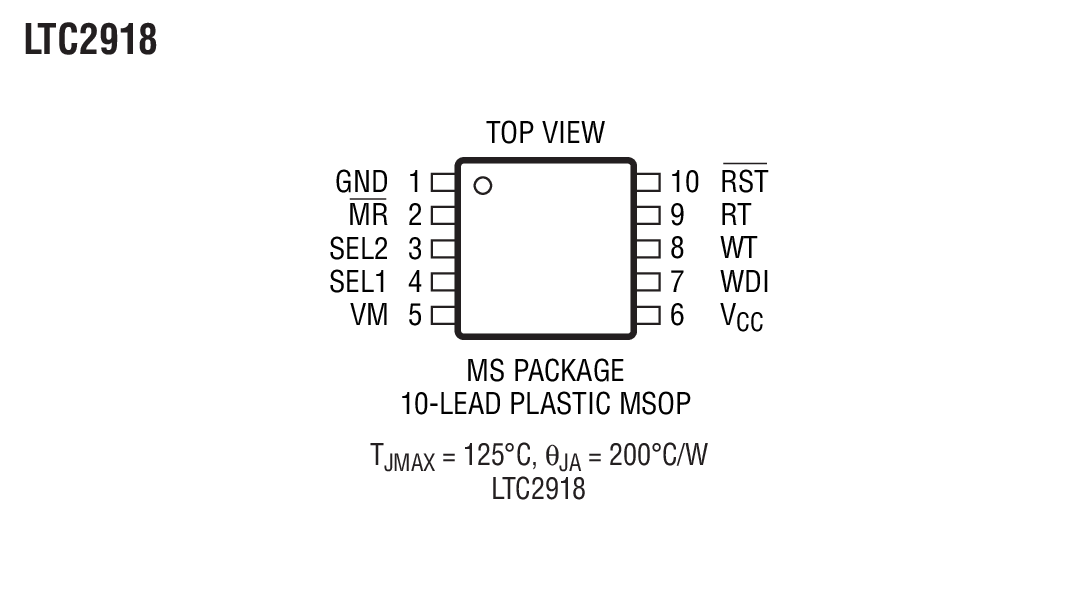

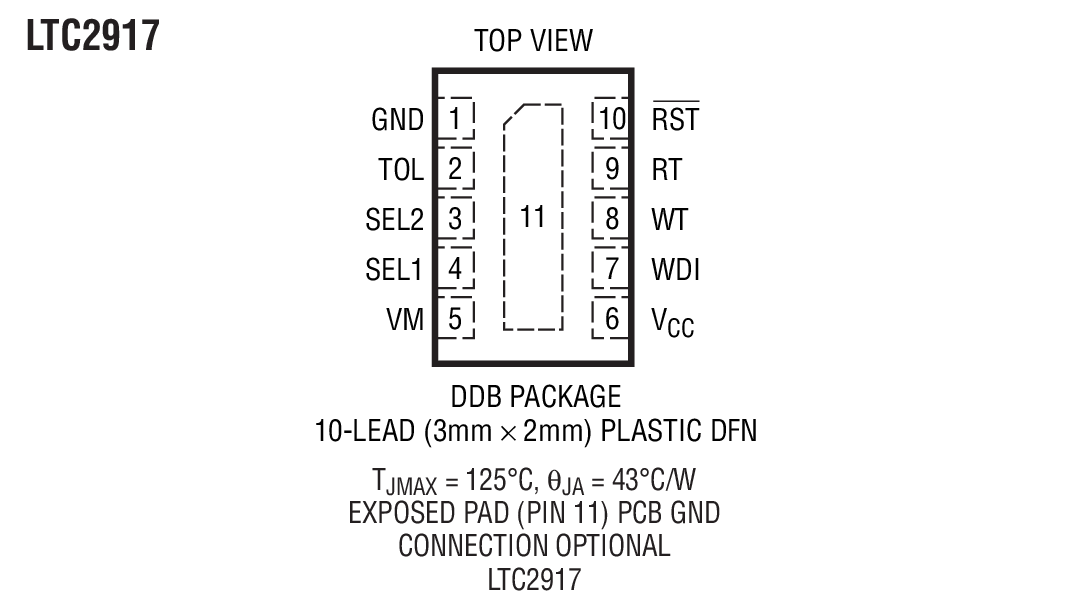

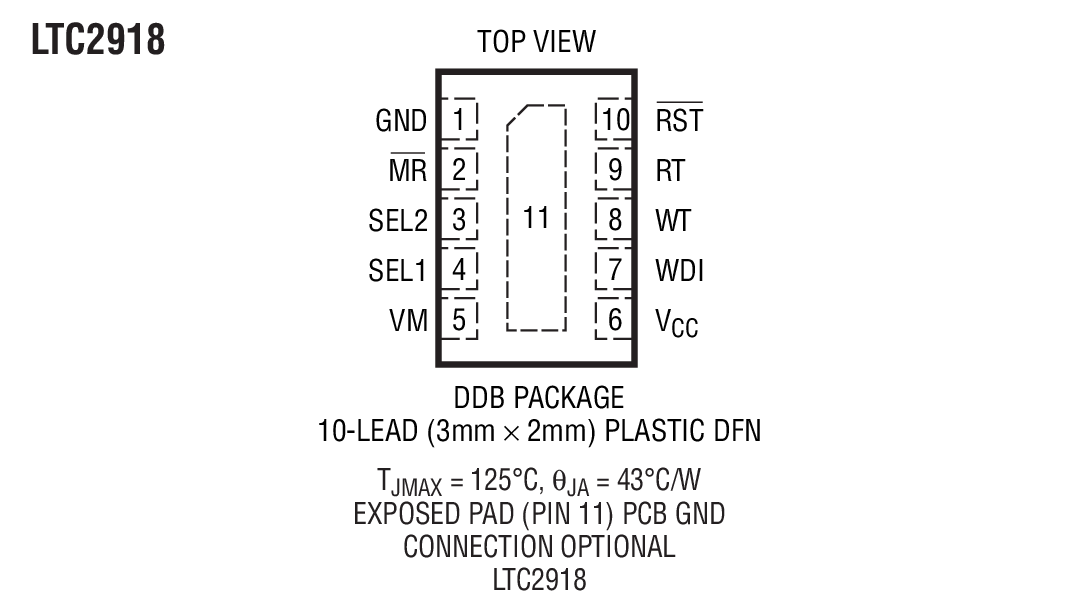

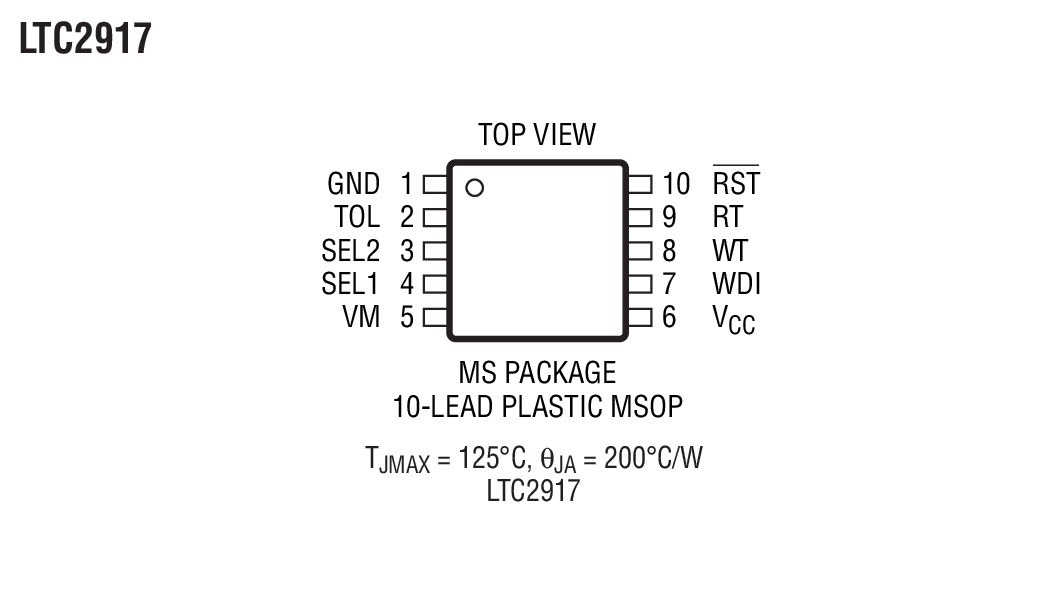

• 10 引脚 MSOP 封装和 (3mm x 2mm) DFN 封装

产品详情和应用

LTC^®2917-A/LTC2917-B 和 LTC2918-A/LTC2918-B 是具可选门限和一个可调看门狗定时器的低电压单电源监视器。这些器件采用 1.5V 至 5.5V 工作电源，且仅消耗 30μA 的静态电流。

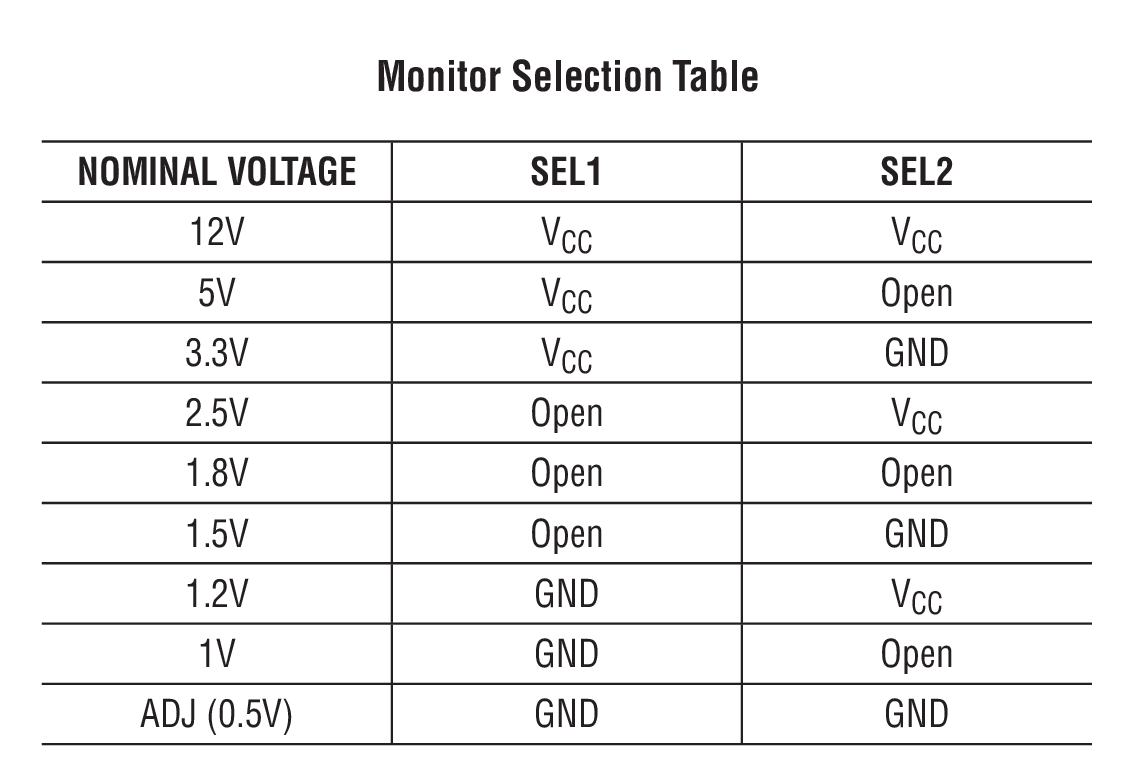

两个三态输入用于选择 9 种内部设置门限之一，而无需使用外部电阻器。对于LTC2917，一个额外的三态输入负责决定容差 (-5%、-10%、-15%)。LTC2918 的容差固定于 -5%。门限准确度在整个工作温度范围内保证为 ±1.5%。干扰滤波处理确保了可靠的复位操作，而不会发生误触发。

复位超时和看门狗超时可以在未采用外部元件的情况下设定，也可采用一个外部电容器来调整。提供了一种面向高可靠性应用的窗口化看门狗功能 (B1 版本)。LTC2918-A/LTC2918-B 上的一个单独的手动复位输入提供了一个简单的按钮接口。

由于能够在高至 125℃ 的温度条件下正常运作，因而使得LTC2917-A/LTC2917-B 和 LTC2918-A/LTC2918-B 成为汽车应用的合适之选。
