ADI亚德诺 ADM8611 产品介绍
2026-03-09
0次
特性
- 超低功耗，ICC = 92 nA（典型值）
- 持续监控，无消隐时间
- 预调电压监控阈值选项
- ADM8611在2 V至4.63 V范围内提供10种选项
- ADM8612/ADM8615在0.5 V至1.9 V范围内提供20种选项
- ADM8613/ADM8614在2.32 V至4.63 V范围内提供5种选项
- 阈值精度：±1.3%（整个温度范围内）
- 手动复位输入(ADM8611/ADM8612/ADM8613/ADM8615)
- 复位超时200 ms（典型值）
- 低电压输入监控低至0.5 V (ADM8612/ ADM8615)
- 看门狗定时器(ADM8613/ADM8614/ADM8615)
- 看门狗功能禁用输入（仅限ADM8613/ADM8614）
- 看门狗超时扩展输入（仅限ADM8614）
- 低电平有效、开漏复位输出
- 电源毛刺抑制
- 采用1.46 mm x 0.96 mm WLCSP封装
- 工作温度范围：−40°C至+85°C
产品详情和应用
ADM8611/ADM8612/ADM8613/ADM8614/ADM8615均为电源监控电路，用来监控微处理器系统的电源电压和代码执行完整性。除提供上电复位信号之外，若微处理器未能在预设超时周期内发出选通脉冲，片内看门狗定时器还能复位微处理器。复位信号也可以由外部按钮，通过手动复位输入引脚置位。
超低功耗使这些器件适合对电源效率敏感的系统，例如电池供电的便携式设备和电表。
该器件系列的每个产品特性如表9所示。每个器件被细分成多个子模型，区别在于工厂预设电压监控阈值选项。在2 V至4.63 V范围内，ADM8611提供10个选项。在2.32 V至4.63 V范围内，ADM8613和ADM8614均提供5个选项。单独的电源输入使ADM8612和ADM8615能够监控0.5 V至1.9 V范围内20种不同的低电压电平。并非所有的器件选项均可作为标准型号。
ADM8611、ADM8612、ADM8613和ADM8615可通过手动复位输入按需复位。ADM8613、ADM8614和ADM8615上集成的看门狗功能可通过WDI引脚监控微处理器的心跳。ADM8613和ADM8614具有看门狗禁用输入，如果需要，用户可以禁用看门狗功能。ADM8614还具有看门狗超时扩展输入，可将看门狗超时范围从1.6秒扩展至100秒。

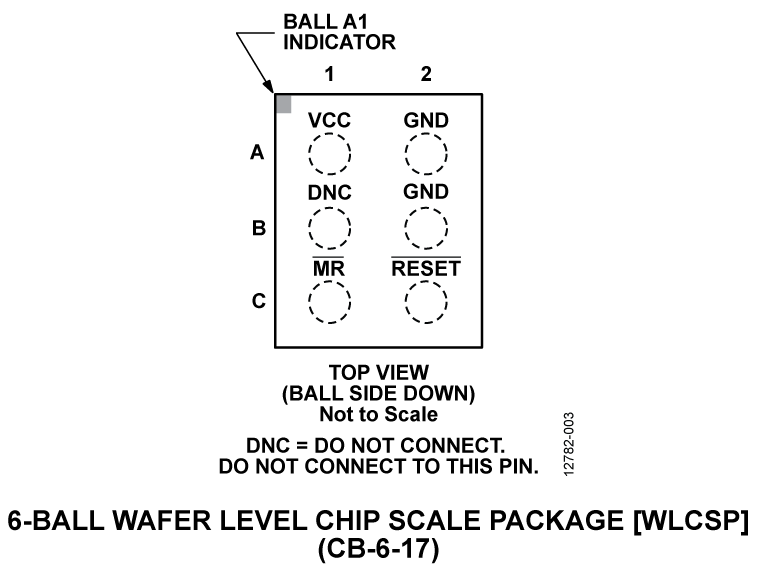

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615采用6引脚、1.46 mm × 0.96 mm WLCSP封装。额定温度范围为−40°C至+85°C。
应用
- 便携式/电池供电设备
- 微处理器系统
- 电能计量
- 能量采集
