特性

• 小型SOT143封装
• 低电平有效RESET输出简化了与双向复位I/O的接口
• 精密的出厂设置V_CC复位阈值：
  • 2.5V至5V，增量为100mV
• T_A = +25°C时的复位阈值精度为±1.8%
• 整个温度范围内的复位阈值精度为±2.5%
• 提供四个复位超时周期：
  • 1ms、20ms、140ms或1120ms（最小值）
• 不受V_CC快速瞬变的影响
• 电源电流：5µA
• 与MAX811引脚兼容

产品详情和应用

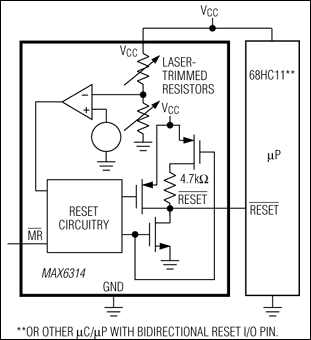

MAX6314低功耗CMOS微处理器(µP)监控电路可用于监控µP和数字系统中的电源。MAX6314具有双向低电平有效RESET输出，支持直接连接到具有双向复位输入的微处理器，例如68HC11。它无需外部元件，也不用进行调整，可实现非常可靠的低成本电路。MAX6314还提供去抖手动复位输入。

该器件执行单一功能：每当V_CC电源电压下降至预设阈值以下或每当手动复位置位时，它都会将复位信号复位。在V_CC上升到复位阈值以上或手动复位取消置位后，复位信号在内部编程的时间间隔（复位超时周期）内保持置位状态。

MAX6314具有工厂调整的复位阈值电压，范围为2.5V至5V，增量为100mV。另外还提供了1ms、20ms、140ms和1120ms（最小值）的预设超时周期。该器件采用SOT143封装。

对于带有开漏复位引脚的µP监控器，请参见MAX6315数据手册。

应用

• 计算机：台式机、工作站、服务器
• 控制器
• 重要µP和µC电源监控
• 智能仪器
• 便携式电池供电设备
