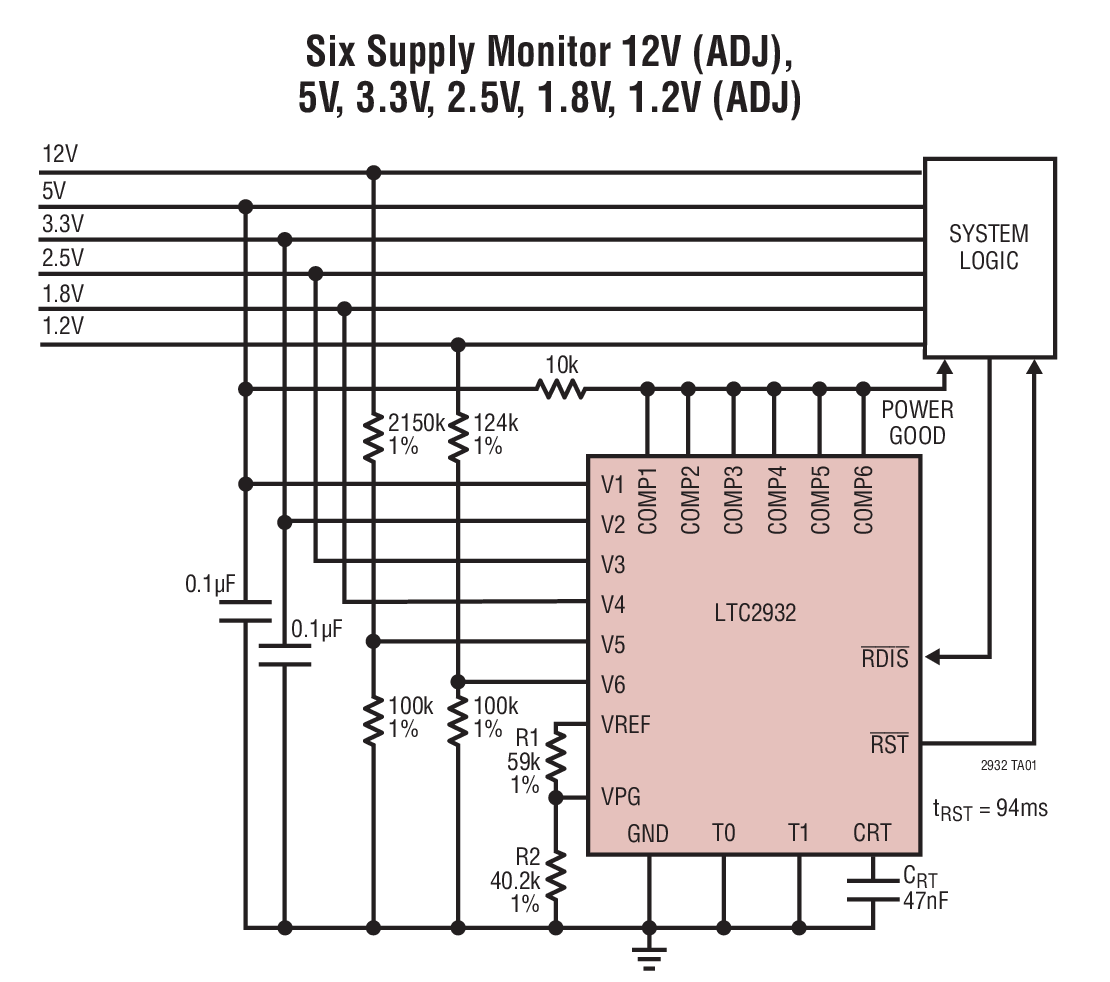

• 可同时监视 6 个电源

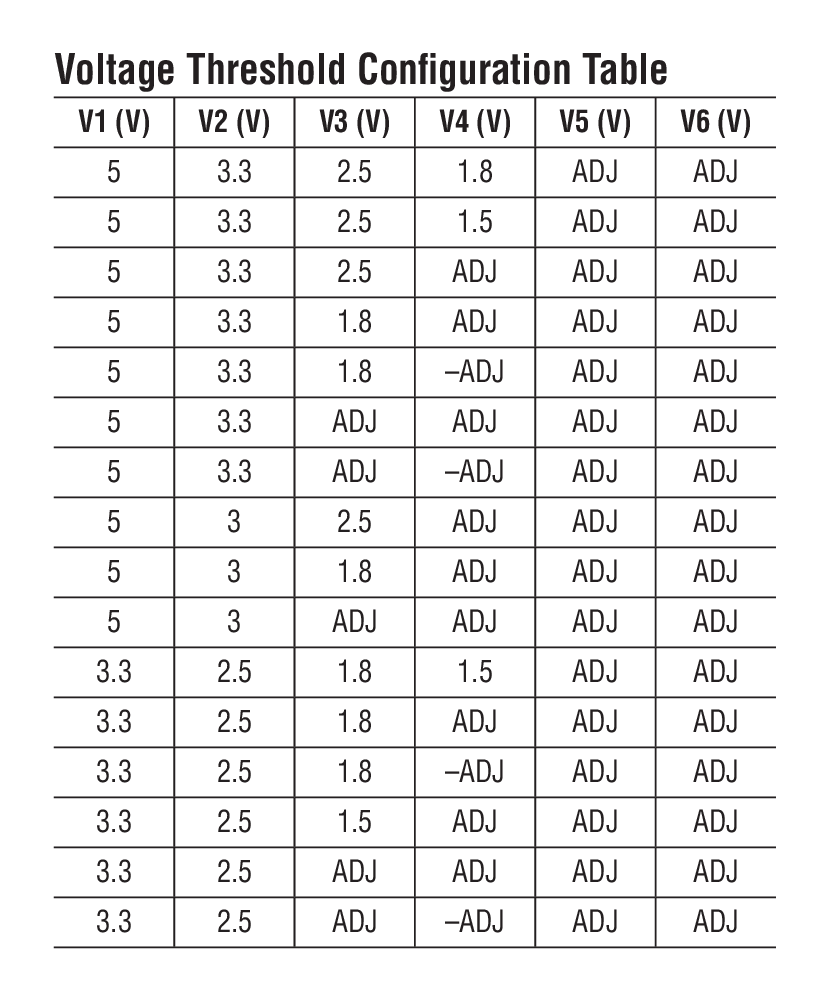

• 5V、3.3V、3V、2.5V、1.8V、1.5V 和正负可调电压门限的 16 种用户可选组合
• 保证门限准确度：±1.5%
• 可选的电源容差：低于监视电压 5%、7.5%、10%、12.5%
• 针对裕度调节应用的复位停用引脚
• 低电源电流：52μA
• 电源干扰免疫力
• 在 V_CC ≥ 1V 的条件下可保证 RST
• 可在至 125℃ 的高温条件下运作

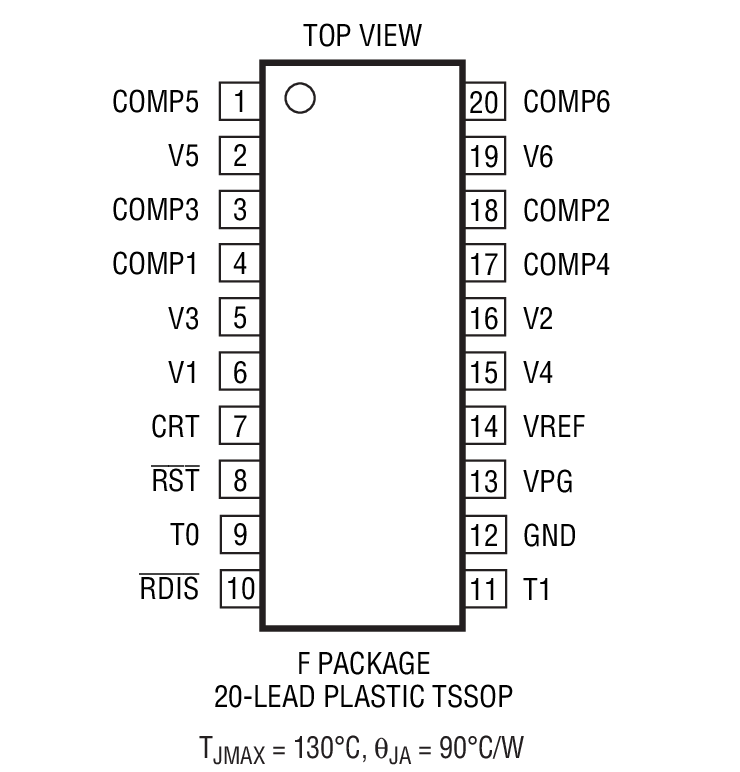

• 20 引脚 TSSOP 封装

产品详情和应用

LTC^®2932 是一款可配置电源监视器，以用于那些具有多达 6 个电源电压的系统。可采用一个连接至模式选择引脚的外部阻性分压器，在 16 种预设或可调电压监视器组合中选择其一。可采用数字方式将预设电压门限配置在标称工作电压以下 5%、7.5%、10% 或 12.5%。LTC2932 还具有可调输入和一个 0.5V 标称门限。全部 6 个漏极开路电压比较器输出均被连接至分离的引脚，以对各电源进行监视。

复位超时周期可采用一个外部电容器来调节。对于低至 1V 的 V_CC，RST 输出保证能够处于正确的状态，并可在电源裕度调节测试期间停用。每个状态输出具有一个弱的内部上拉电阻器，而且可以在外部上拉至一个外部电压。

52μA 的电源电流使得 LTC2932 成为对功耗敏感系统的理想选择，而且，它还可以通过配置对 6 个以下的输入进行监视。

Applications

• 台式电脑和笔记本电脑
• 多电压系统
• 电信设备
• 便携式电池供电型设备
• 网络服务器
• 汽车
