特性

• 可同时监视四个电源
• 5V、3.3V、3V、2.5V、1.8V、1.5V 和 / 或 ± 可调电压门限的 16 种用户可选组合
• 保证门限精度：在整个温度范围内为监视电压的 ±1.5%
• 可选的电源容差：监视电压以下的 5%、7.5%、10%、12.5%
• 低电源电流：43μA (典型值)
• 可调复位时间
• RESET 停用引脚用于裕度调节应用
• 漏极开路 RST 输出 (LTC2902-1)
• 推挽式RST 输出 (LTC2902-2)
• 用于每个电源的单独非延迟监视器输出
• 具有抗电源毛刺干扰能力
• 在 V_CC ≥ 1V 的条件下可保证RESET

产品详情和应用

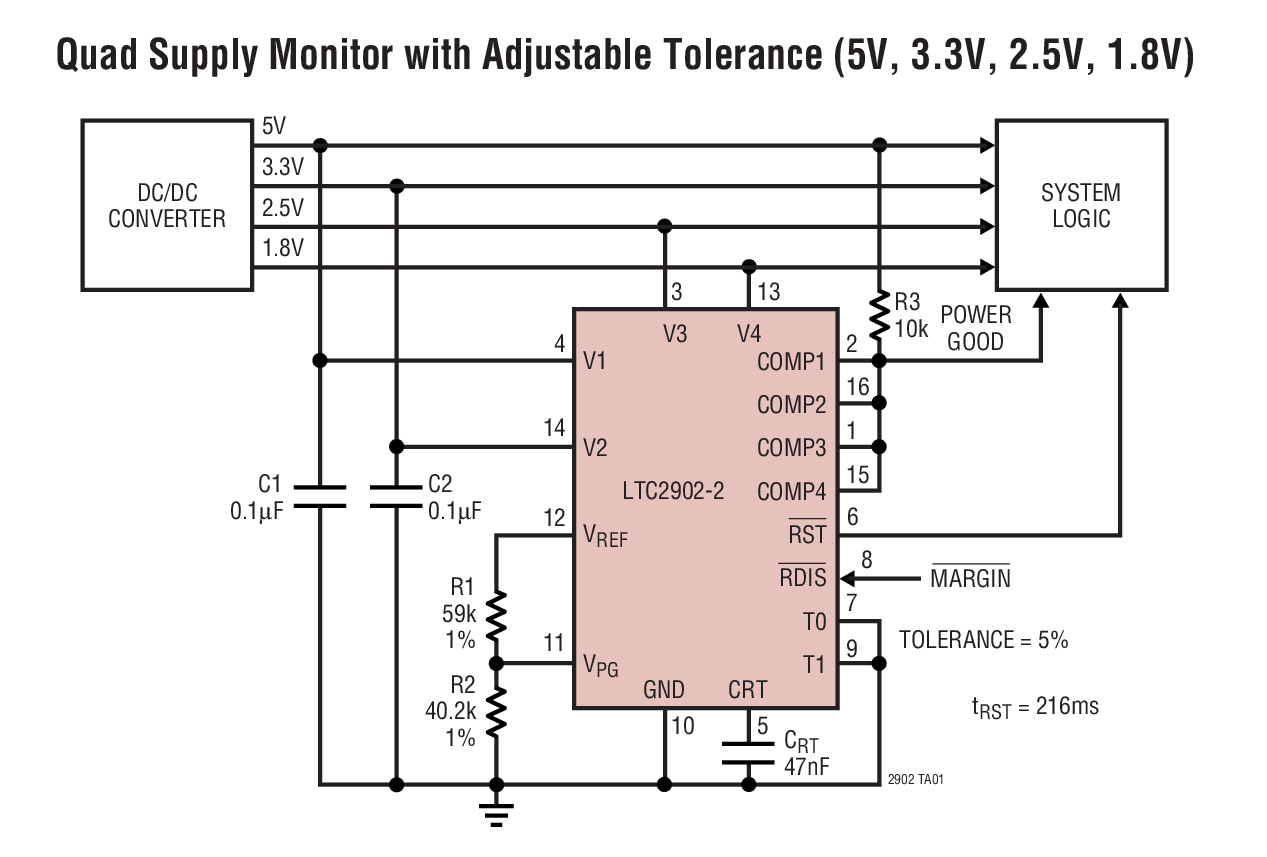

LTC^®2902 是一款用于具有多达 4 个电源电压之系统的可设置电源监视器。可采用一个连接至设置引脚的外部电阻分压器，在 16 种预设或可调电压监视器组合中选择其一。可采用数字方式把预设电压门限设置在标称工作电压以下的 5%、7.5%、10% 或 12.5%，而且在整个温度范围内的准确度可达 1.5%。所有 4 个电压比较器输出均被连接至单独的引脚，以对各电源进行监视。

复位延迟时间可采用一个外部电容器进行调节。严紧的电压门限准确度和抗毛刺干扰能力确保了可靠的复位操作，并无误触发之忧。对于低至 1V 的 V_CC，RST 输出保证能够处于正确的状态，而且在电源裕度测试期间可以停用。LTC2902-1 具有一个漏极开路 RST 输出，而 LTC2902-2 则具有一个推挽式RST输出。

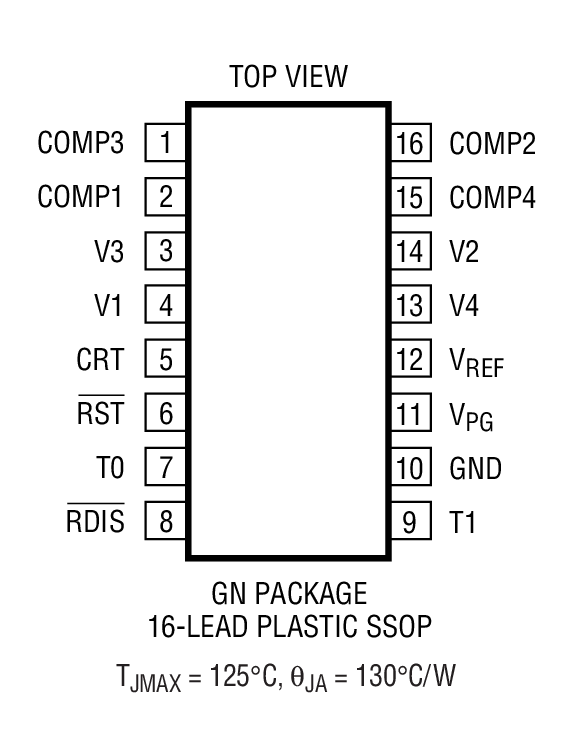

43μA 的电源电流使得 LTC2902 成为重视功耗之系统的理想选择，而且，该器件还可通过配置以对 4 个以下的输入进行监视。LTC2902-1 / LTC2902-2 采用 16 引脚窄体 SSOP 封装。

• 台式电脑和笔记本电脑
• 多电压系统
• 电信设备
• 便携式电池供电型设备
• 网络服务器
