特性

产品详情和应用

MAX706P/R/S/T、MAX706AP/AR/AS/AT和MAX708R/S/T微处理器(µP)监控电路减少了监控5V µP系统中的+3V至+3V电源电平所需的复杂性和元件数量。与单独的IC或分立元件相比，这些器件显著提高了系统的可靠性和准确性。

MAX706P/R/S/T和MAX706AP/AR/AS/AT监控电路提供以下四个功能：

1) 启动、关断和掉电情况下的复位输出。
2) 如果看门狗输入在1.6秒内未触发，则独立看门狗输出会变为低电平。
3) 1.25V阈值检测器，用于电源故障警告、低电池电量检测或用于监控主电源以外的电源。
4) 一个低电平有效的手动复位输入。

MAX706R/AR、MAX706S/AS和MAX706T/AT之间只有复位阈值电压电平有所不同，分别为2.63V、2.93V和3.08V。所有器件都具有低电平有效复位输出信号。除了复位输出信号为高电平有效外，MAX706P/AP与MAX706R/AR相同。当WDI输入悬空或连接到低漏电三态输出的高阻态时，MAX706AP/AR/AS/AT的看门狗定时器功能禁用。

MAX708R/S/T提供的功能与MAX706R/S/T和MAX706AR/AS/AT相同，只它们没有看门狗定时器，而是提供低电平有效RESET和RESET输出。与MAX706一样，带有R、S和T后缀的器件的复位阈值分别为2.63V、2.93V和3.08V。

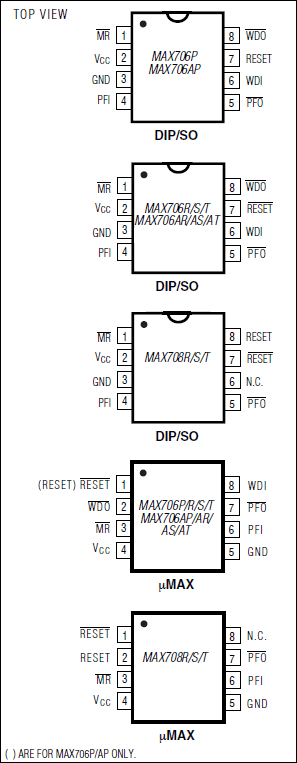

这些器件采用8引脚SO、DIP和µMAX®封装，并在整个温度范围内提供额定性能。

应用

• 电池供电设备
• 计算机
• 控制器
• 精确的µP电源监控
• 智能仪表
• 便携式仪表
