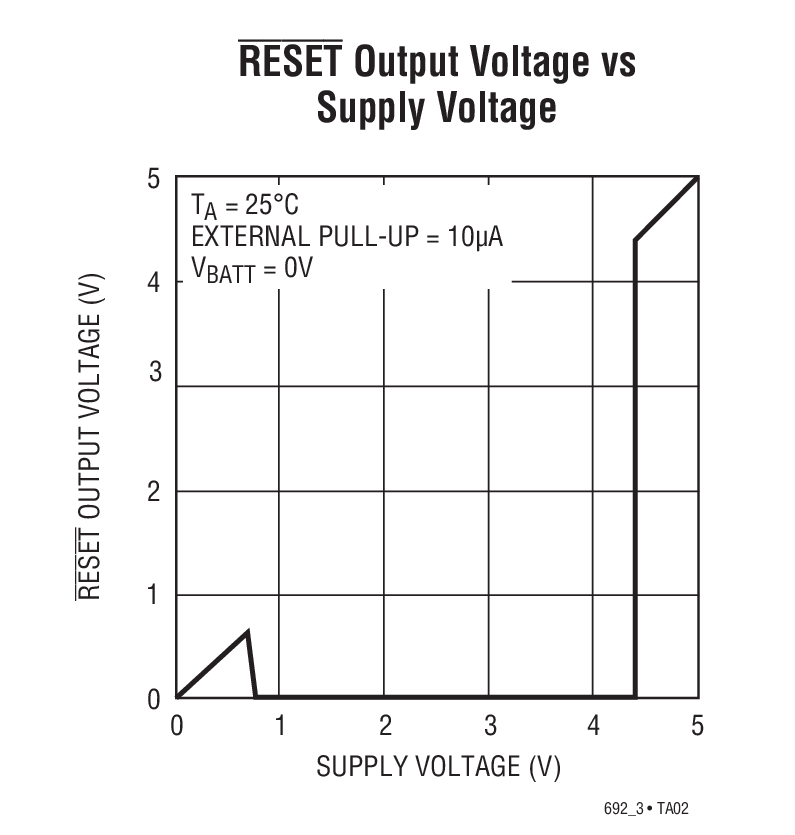

• 保证复位确定 (在 V_CC = 1V)
• 1.5mA 最大电源电流
• RAM 芯片使能信号的快速 (最大 35ns) 板上选通
• 4.40V 精准电压监视器
• 电源运行正常/复位延时：200ms 或可调
• 最少的外部元件数目
• 1μA 最大待机电流
• 用于电源故障或低电池电量报警的电压监视器
• 热限制
• 规定了整个温度范围内的性能
• MAX690 系列的卓越升级产品

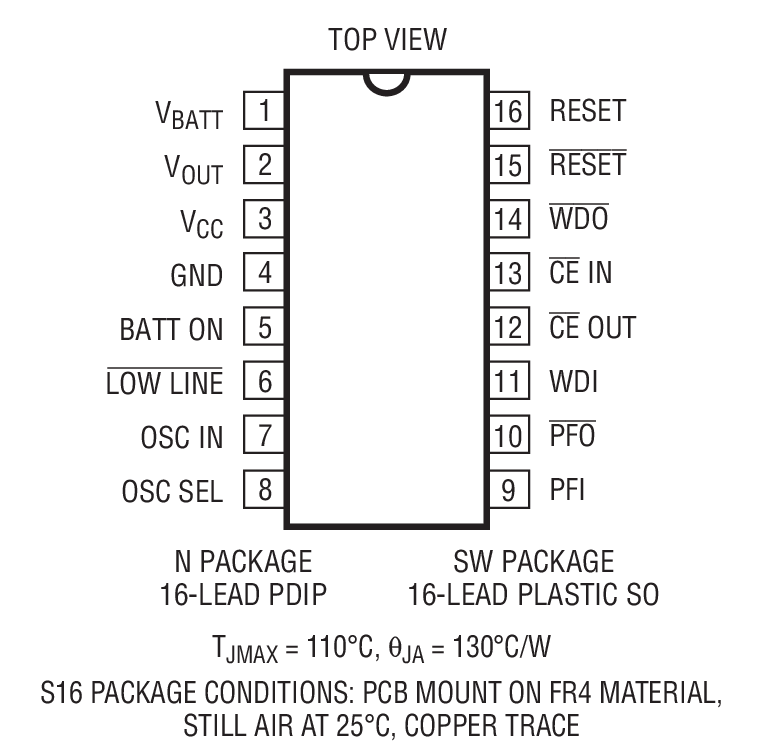

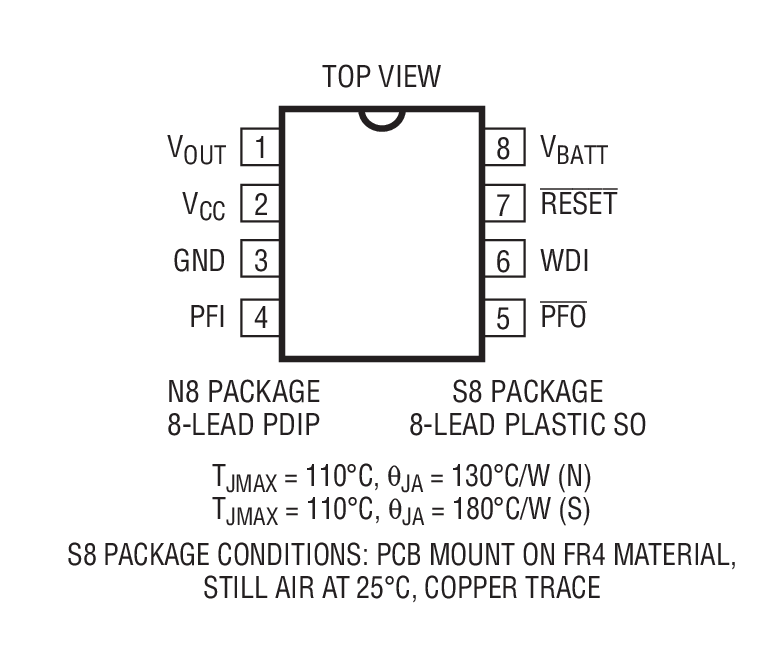

• 采用 SO8 和 SO16 封装

产品详情和应用

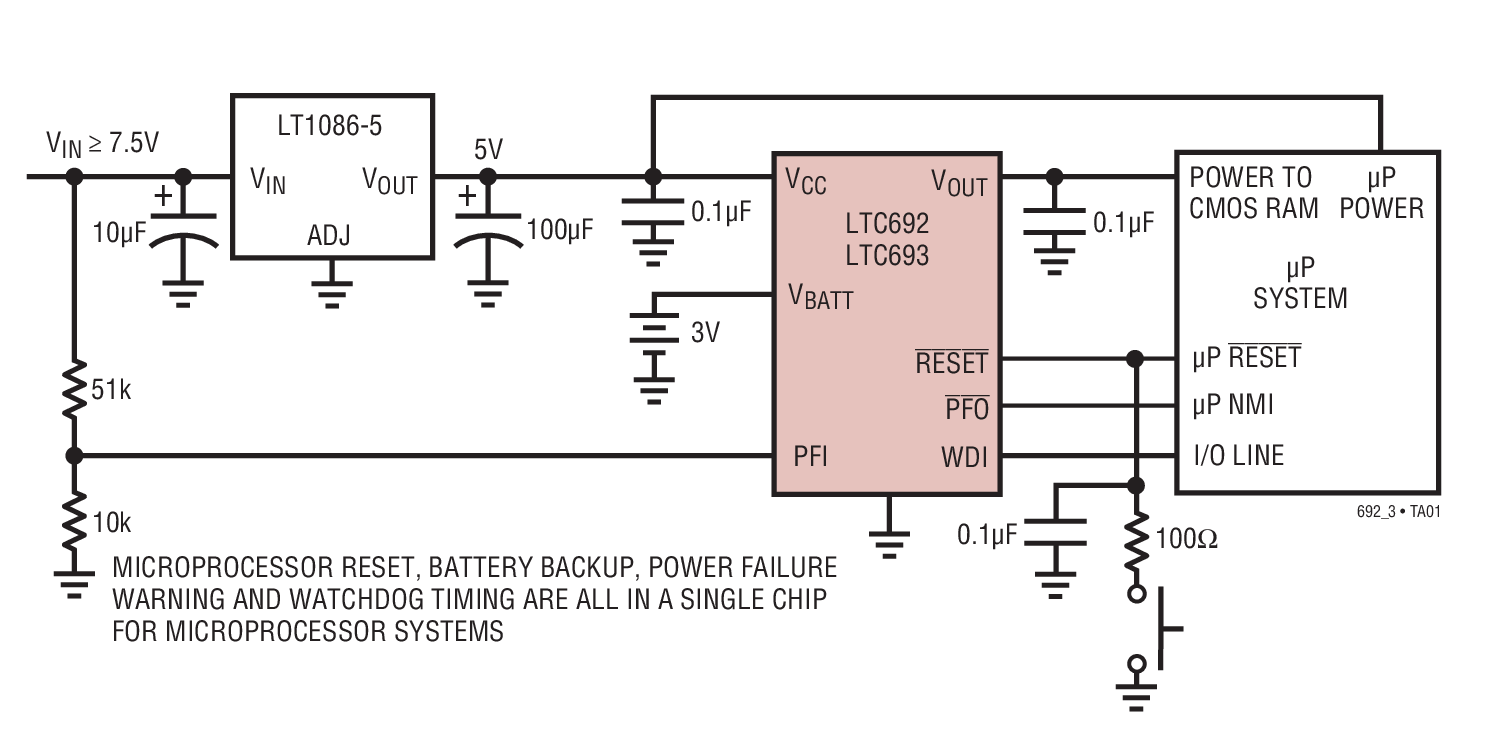

LTC^®692/LTC693 提供了用于微处理器复位、电池备用、CMOS RAM 写保护、电源故障报警和看门狗定时的完整电源监视和电池控制功能。一个精准的内部电压基准和比较器电路负责监视电源线路。当出现超出容限范围的情况时，复位输出将被强制为运行状态，而且芯片使能输出将无条件地对外部存储器进行写保护。此外，RESET 输出将保证处于逻辑低电平，即使 V_CC 低至 1V 也不例外。

LTC692/LTC693 利用一个充电泵 NMOS 电源开关来给有源 CMOS RAM 供电，以实现低压差和低电源电流。当失去主电源时，将由辅助电源 (至电池输入引脚) 一个高效 PMOS 开关来给处于待机状态的 RAM 供电。

为了在即将发生电源故障时提供预警，LTC692/LTC693 提供了一个具有用户定义门限的内部比较器。还提供了一个内部看门狗定时器，当看门狗输入在一个预设超时周期之前未被变换时，该定时器将强制复位引脚以进入运行状态。
