特性

• 可同时监视 5V、3.3V 和可调输入
• 保证门限准确度：±0.75%
• 低电源电流：100μA
• 内部复位时间延迟：200ms
• 手动按钮复位输入
• 低电平有效和高电平有效复位输出
• 低电平有效“软”复位输出
• 具有抗电源毛刺干扰能力
• 有保证的 Reset (对于 V_CC3 > 1V 或 V_CC5 > 1V)
• 符合 PCI t_FAIL 定时规范 Rev 2.1

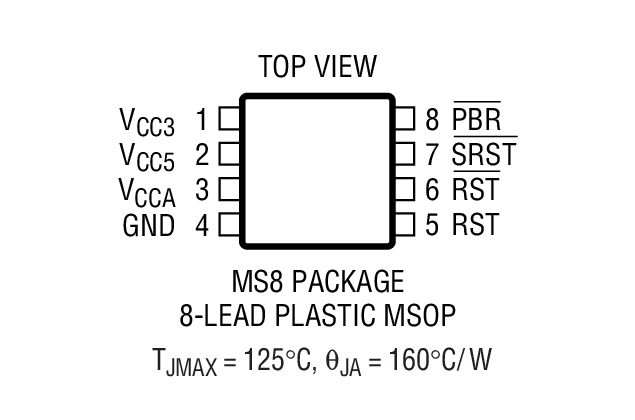

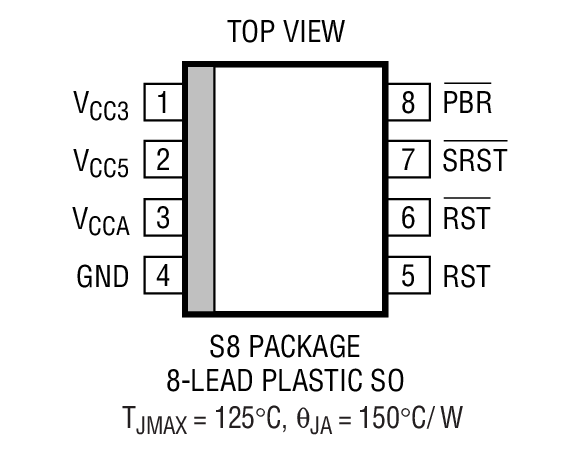

• 8 引脚 SO 封装和 MSOP 封装

产品详情和应用

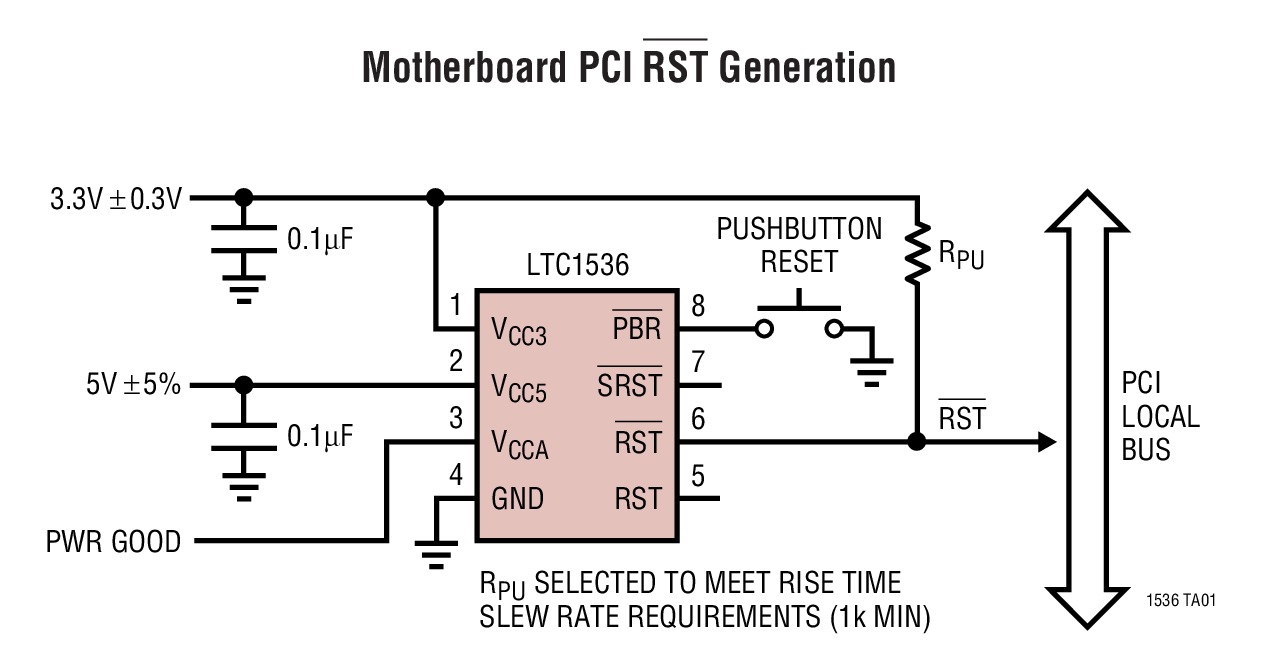

LTC^®1536 专为具有多个电源电压并且需要低功率、小尺寸、高速度和高准确度电源监视的 PCI 局部总线应用而设计。

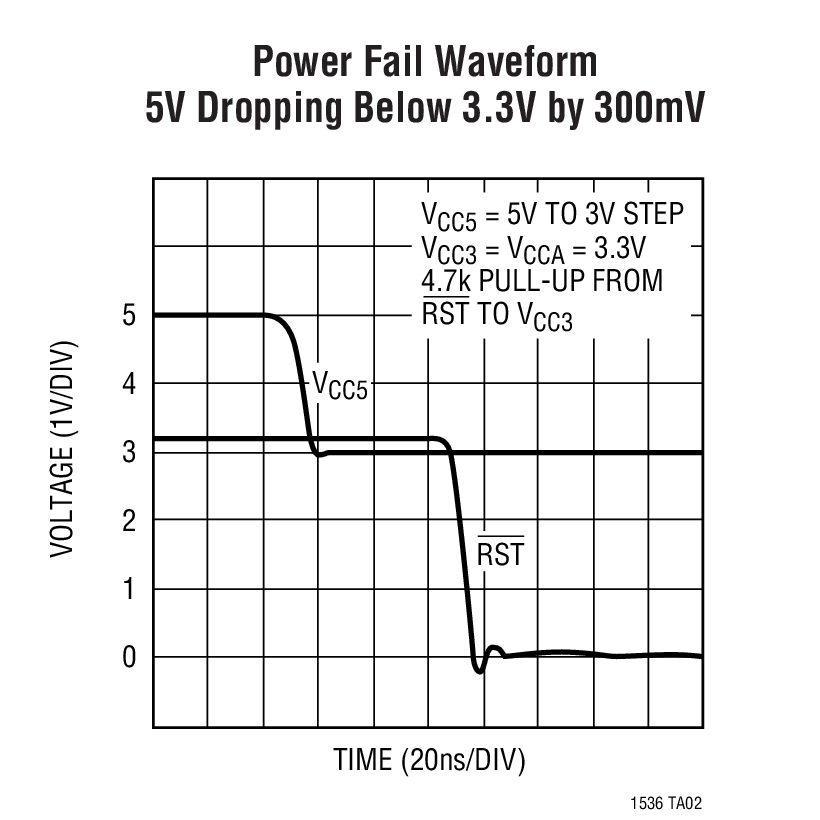

对于低于规格值 > 500mV 的 3.3V 和 5V 电源，或者对于 5V 电源降至低于 3.3V 电源的场合，LTC1536 拥有非常快的响应时间，能够满足 PCI t_FAIL 定时规范的要求。严紧的 0.75% 门限准确度和抗毛刺干扰能力确保了可靠的复位操作，不会造成误触发。

对于低至 1V 的 V_CC5 或 V_CC3，RST输出保证处于正确的状态。100μA 的典型电源电流使 LTC1536 非常适合注重功耗的系统。

一个手动按钮复位输入提供了产生一个非常窄的“软”复位脉冲 (100μs 典型值) 或一个相当于上电复位的 200ms 复位脉冲的能力。SRST 和 RST 输出均为漏极开路，并且可以“或”连接至其他的复位源。

应用

• 基于 PCI 的系统
• 台式电脑
• 笔记本电脑
• 智能仪器
• 电池供电型便携式设备
• 网络服务器
