STM32家族MPU添新成员STM32MP13
2023-04-06 1173次

‍‍‍‍‍  MCU在电子产品中扮演的角色早已不是简单的控制了,尤其进入物联网时代,MCU承担的工作越来越多,MCU设计者们绞尽脑汁。自2007年6月意法半导体推出第一颗STM32芯片,到2021年STM32已经成为通用微控制器市场(不含车规MCU和智能卡安全MCU)的No1。

  



  意法半导体亚太区微控制器和数字IC产品部物联网/人工智能技术创新中心及数字营销副总裁Arnaud Jullienne介绍,STM32产品研发重点关注以下3方面:边缘侧高效计算需求,MCU需要满足AI应用;边缘侧的功能安全和数据安全,MCU要保驾护航;高带宽云端上下行连接,MCU要保障顺畅。数字化时代促进了STM32市场的快速增长,STM32也在不断推出新产品加快数字化的步伐。

  

  STM32C0:下一个8位MCU就是32位的STM32C0

  意法半导体中国区微控制器和数字IC产品部总监曹锦东介绍,在MCU应用中,目前8位MCU的市场份额为25%,小家电、玩具应用占比较高。随着产品升级,也逐渐加入了传感、显示、人机交互等功能,所以过渡到32位MCU才是明智的选择,但是这些应用又对价格极为敏感,鉴于客户这样的需求和顾虑,ST推出了STM32C0,32位单片机仅需8位的价格。

  

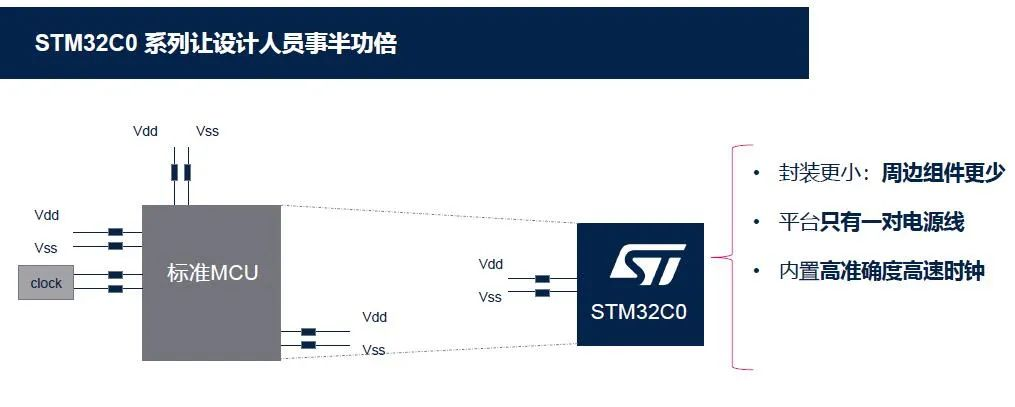

  STM32C0基于Arm Cortex-M0+内核,主频为48 MHz,指令吞吐量为44 DMIPS,这一指标比STM8提升了10倍,运行时功耗为80 μA/MHz,深度睡眠模式功耗仅为20 nA。相比于同性能的标准MCU,STM32C0集成度更高、周边组件更少,采用只有1对外部电源引脚的封装,为应用腾出更多I/O引脚,并且内置1%准确度高速时钟,节省了外部时钟组件。STM32C0与STM32G0封装完全一致,引脚位置也完全相同,工程师可以轻松实现在2颗MCU之间的迁移。STM32C0系列允许设计人员使用STM32强大的开发生态系统,并且也配备了相应的开发板和探索套件。

  




从供应商到新产品发布以及供应链安全来讲,8位MCU没有32位MCU安全,而且也没有足够多的供应商发布新的产品。所以,市场从8位升级到32位是一种趋势。



  STM32H5:让你的智能应用更安全

  意法半导体中国区微控制器和数字IC产品部通用微控制器事业部技术市场高级经理何荻凡介绍,STM32H5除了具备高性能外,最重要的就是引入了STM32Trust TEE Security Manager安全技术。

  

  STM32H5搭载Arm Cortex-M33内核,运行频率为250 MHz,处理速度达375 DMIPS,CoreMark行业基准测试成绩1023分,超强的性能可以让边缘设备具备更多的智能。STM32H5是市场上首个客户可以通过行业标准API访问系统芯片安全服务的MCU。

  STM32H5中引入的安全管理器工具可以帮助客户实现安全可扩展,何荻凡解释,这个安全管理模块中物联网KeySTREAM是预先集成的,是不可以修改的,客户直接下载到自己的项目应用中即可使用,除此之外,客户还可以添加第三方安全环境,可以把自己想保护或者有一定安全性需求的代码生成为一个安全模块,为自己的产品再加一道安全防护,毕竟联网的设备再怎么注重安全都不算过分。

  




为了帮助工程师挖掘STM32H5的潜能,ST还提供了相关开发套件NUCLEO-H503RB、NUCLEO-H563ZI和带有加密模块的STM32H573I-DK。



  STM32WBA:让无线连接无处不在

  意法半导体中国区微控制器和数字IC产品部通用微控制器事业部无线产品市场经理于引介绍,STM32WBA是STM32无线MCU的第3个系列。STM32WBA基于Arm Cortex-M33内核,运行频率为100 MHz,集成最大至1 MB闪存和128 KB SRAM,CoreMark测试成绩为407分。

  

  物联网时代,会有更多的设备需要通过无线方式加入网络,STM32WBA支持兼顾距离和功耗的Bluetooth Low Energy 5.3协议,并且片上集成的2.4 GHz射频收发器输出功率达到+10 dBm,于引解释,输出功率达到+10 dBm意味着,如果用STM32WBA做一个设备连接,即使无线信号不稳定,也可以用STM32WBA强劲的无线链路与设备实现稳定连接,保证了信号的可靠性,这一点对于无线设备至关重要。

  



STM32WBA与STM32U5共享许多省电技术,而且采用了快速唤醒省电模式,与之前的无线产品相比,功耗更低、唤醒更快、信号更强,更能满足物联网设备的要求。



  STM32MP13:STM32家族MPU再添新成员

  STM32 MPU的定位很清晰,主要面向性能要求高于典型高端嵌入式MCU的应用。意法半导体中国区微控制器和数字IC产品部通用微控制器事业部微处理器产品市场经理霍笋介绍,STM32MP13是STM32家族继STM32MP15之后推出的第2个系列,其基于Arm Cortex-A7内核,运行主频从650 MHz到1 GHz,非常适合与Qt图形框架配合使用,帮助客户开发复杂的响应式用户界面。

  

  与已经发布的STM32MP15采用双核不同,STM32MP13采用单核,具有更高的性价比。STM32MP13通过加密算法加速器、侧信道保护、防篡改、安全存储、Arm TrustZone技术和可信固件安全处理环境保证了物联网设备的安全性。

  更关键的一点是,STM32MP13可以使用STM32强大的生态系统,工程师可以将项目从STM32 MCU轻松移植到MPU。

  



  



  STM32H5属于高性能微控制器,而STM32MP13是Cortex-A系列的产品,两者都属于高性能产品,那么在使用时,工程师该如何选择呢?何荻凡介绍,两个系列产品从内核本身和内核的性能有所不同,并且生态系统也有区别,客户用MPU时会使用类似Linux操作系统,而使用STM32H5时是实时操作系统。
