顺络电子PQ34高频变压器系列
2023-10-31 331次



  Sunlord顺络电子开发出适用于户用光伏微型逆变器的主变压器——PQ34高频变压器系列,产品已经达到成熟稳定的水平,可以使得电路整体转换效率达到96.5%以上,并且具有产能巨大,质量稳定等优势。



  产品优势和用途

  ●产品成熟稳定,微逆行业龙头核心供应商

  ●自主研发宽频宽温低损磁材,电路整体转换效率达96.5%以上

  ●质量稳定可靠,支持定制

●广泛应用于光伏、储能等领域



  产品特点

  ●工作温度:-40℃~+125℃

  ●封装尺寸:L38mm×W37mm×H15.5mm max(高度H可调整到22.0 Max)

  ●介电强度:PRI--SEC:AC3.75KV 5mA;SEC--CORE:AC3.75KV 5mA

安全距离:PRI--SEC:≧6.5mm,PRI--CORE:≧4.0mm



  外观尺寸

  



Sunlord高频变压器PQ34系列磁芯具有多款不同尺寸、不同损耗,可以满足不同客户要求。如下为磁芯举例及对应损耗:



  

  

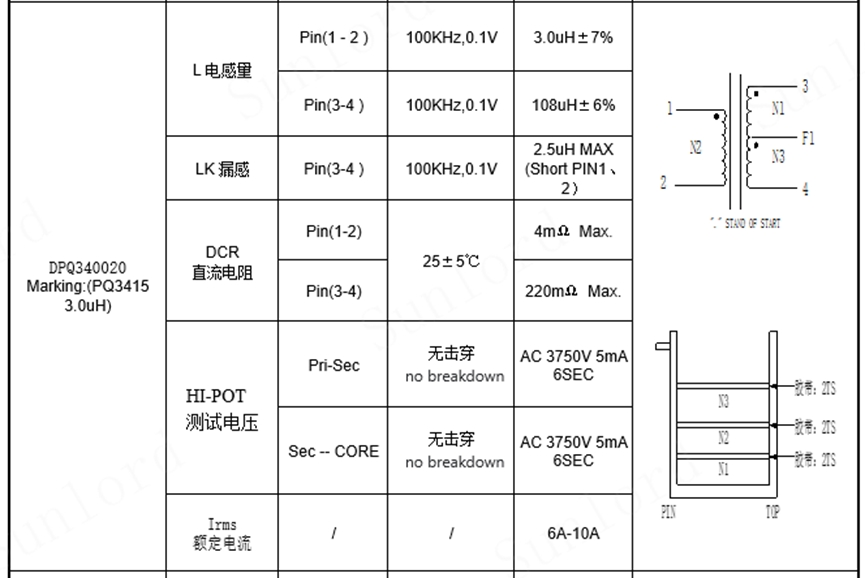

  规格特性举






  产品应用

  PQ34系列高频变压器主要用于微逆,下图为户用光伏——微逆应用架构,而PQ34变压器主要用于MPPT&DC-DC升压部分。

  






  下面是微逆拓扑电路,PQ变压器应用位置已标注:

  




  最后,Sunlord用于微逆的除了高频变压器PQ34外,还有其他更多尺寸,比如PQ36,PQ38,PQ40,PQ47等,可以满足客户更高功率定制需求(300W-500W/颗)
