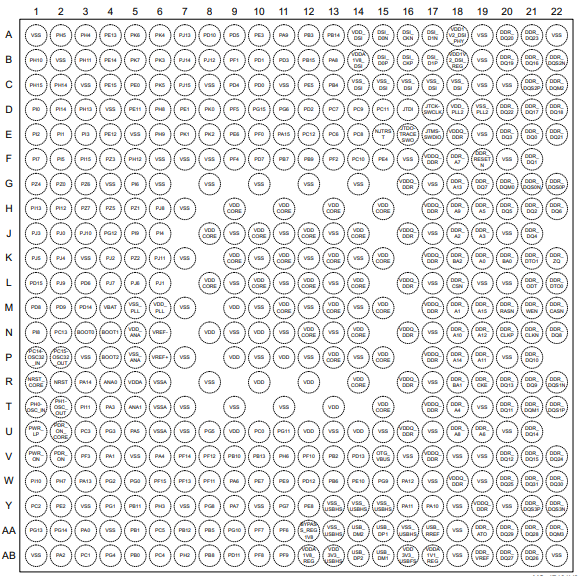

STM32MP157DAA1基于高性能双核的设备Arm®Cortex®-A732位RISC工作频率高达800MHz。Cortex-A每个处理器都包括在内CPU一个32kbyte的L1指令缓存，每一个CPU一个32kbyte的L1数据缓存，一个256kbyte二级缓存。Cortex-A7处理器是一种非常节能的应用处理器，旨在为高端可穿戴设备和其他低功耗的嵌入式和消费级应用提供丰富的性能。它带来了比Cortex-A5超过20%的单线程性能，并带来了类似的CortexA9的性能。Cortex-A7集成高性能Cortex-A15和cortex-a17处理器的所有特性，包括硬件，NEON™和128位AMBA®4AXI虚拟化支持总线接口。STM32MP157DAA1器件还嵌入Cortex®-M432位RISC工作频率高达209MHz。Cortex-M4单精度浮点模块核心选择(FPU)，支持Arm®单精度数据处理指令和数据类型。Cortex®-M4支持整套DSP指令及内存保护模块(MPU)，提高应用安全性。STM32MP157DAA1还嵌入了一个3D图形处理单元(Vivante®-OpenGL®ES2.运行频率高达5333)MHz，性能高达26Mtriangle/s,133Mpixel/s。STM32MP157DAA1提供外置SDRAM接口，最大支持8gbit密度(1g16或32位字节的外部存储LPDDR2/LPDDR3或DDR3/DDR3L，最高533mhz。STM32MP157DAA1器件包括708Kbytes高速嵌入式存储器SRAM(包含256Kbytes的AXISYSRAM,3组128Kbytes的AHBSRAM,64kbytes的AHBSRAM在备份域和4kbytes的SRAM在备份领域)，以及广泛的增强I/o与外设相连APB总线，AHB总线，32位多AHB总线矩阵和64位多层AXI支持内部和外部内存浏览。

　多达37个通信外设

　　6 × I2C FM+ (1mbit /s, SMBus/PMBus)

　　4 × UART + 4 × USART (12.5 Mbit/s, ISO7816接口，LIN, IrDA, SPI slave)

　　6 × SPI (50mbit /s，包括3个全双工I2S音频类精度通过内部音频锁相环或外部时钟)

　　4 × SAI(立体声:I2S, PDM, SPDIF Tx)

　　4输入的SPDIF RxHDMI-CEC接口

　　奴隶MDIO接口

　　3 × SDMMC可达8位(SD / e•MMC™/ SDIO)

　　2 ×支持CAN FD协议的CAN控制器，其中1个支持时间触发CAN (TTCAN)

　　2 × USB 2.0高速主机+ 1 × USB 2.0全速OTG同步

　　或同时1 × USB 2.0高速主机+ 1 × USB 2.0高速OTG

　　10/100M或千兆以太网GMAC

　　IEEE 1588v2硬件，MII/RMII/GMII/RGMII

　　8- 14位摄像头接口，最高可达140mbyte /s

　　6模拟外设

　　2个adc，最大16位。分辨率(12位高达4.5 Msps, 14位高达4 Msps, 16位高达3.6 Msps)

　　1 ×温度传感器

　　2 × 12位D/A转换器(1 MHz)

　　1 ×数字滤波器用于8通道/6滤波器的sigma delta调制器(DFSDM)

　　内部或外部ADC/DAC参考VREF+图形3D GPU: Vivante®- OpenGL®ES 2.0，高达26 Mtriangle/s, 133 Mpixel/sLCD-TFT控制器，可达24位// RGB888

　　WXGA (1366 × 768) @60 fps或全高清(1920 × 1080) @30 fps

　　像素时钟可达90 MHz

　　两层可编程的彩色LUT

　　MIPI®DSI 2数据通道，每个高达1ghz

　　多达29个定时器和3个看门狗

　　2 × 32位定时器，多达4 IC/OC/PWM或脉冲计数器和正交(增量)编码器输入

　　2 × 16位先进电机控制定时器

　　10 × 16位通用定时器(包括2个不带PWM的基本定时器)

　　5 × 16位低功耗定时器

　　具有亚秒精度和硬件日历的RTC

　　2 × 4 Cortex®-A7系统定时器(安全的，不安全的，虚拟的，管理程序)

　　1 × SysTick M4定时器

　　3 ×看门狗(2 ×独立和窗口)

　　硬件加速

　　Hash (md5, sha-1, sha224, sha256)， hmac

　　2 ×真随机数发生器(每个3个振荡器)

　　2 × CRC计算单元

　　调试模式

　　Arm®CoreSight™跟踪和调试:SWD和JTAG接口

　　8kbyte嵌入式跟踪缓冲区

　　3072位熔断器，包括96位唯一ID，最多1184位供用户使用
