HC32F4A0RITB-LQFP144是基于 ARM® Cortex®-M4 32-bit RISC CPU,最高工作频率 240MHz 的高性能 MCU。Cortex-M4 内核集成了浮点运算单元(FPU)和 DSP,实现单精度浮点算术运算,支持所有 ARM 单精度数据处理指令和数据类型,支持完整 DSP 指令集。内核集成了 MPU 单元,同时叠加 DMAC 专用 MPU 单元,保障系统运行的安全性。 HC32F4A0RITB-LQFP144集成了高速片上存储器,包括最大2MB的Flash,最大512KB的SRAM。集成了 Flash 访问加速单元,实现 CPU 在 Flash 上的单周期程序执行。轮询式总线矩阵支持多个总线主机同时访问存储器和外设,提高运行性能。总线主机包括 CPU,DMA, USB 专用 DMA,ETHMAC 专用 DMA。除总线矩阵外,支持外设间数据传递,基本算术运算和事件相互触发,可以显著降低 CPU 的事务处理负荷。
⚫ ARMv7-M 架构 32bit Cortex-M4 CPU,集成FPU、MPU,支持SIMD指令的DSP ,全指令跟踪单元ETM, 及CoreSight标准调试单元。最高工作主频 240MHz ,达到 300DMIPS或825Coremarks的运算性能
⚫ 内置存储器
– 最大 2048KByte的 dual bank Flash memory
– 最大516KByte的SRAM,包括128KByte的单周期访问高速 RAM
⚫ 电源,时钟,复位管理
– 系统电源(Vcc): 1.8-3.6V
– 6个独立时钟源:外部主时钟晶振(4-24MHz) ,外部副晶振(32.768kHz) ,内部高速RC 16/20MHz) ,内部中速RC (8MHz),内部低速RC(32kHz),内部 WDT专用 RC(10kHz)
– 包括上电复位(POR), 低电压检测复位(PVD1R/ PVD2R),端口复位(NRST)在内的15种复位源,每个复位源有独立标志位
⚫ 低功耗运行
– 外设功能可以独立关闭或开启
– 三种低功耗模式:Sleep,Stop,Power down模式
– VBAT独立供电支持超低功耗RT,128Byte备份寄存器,4KByte备份 SRAM
⚫ 外设运行支持系统显著降低CPU处理负荷
– 16通道双主机DMAC
– USBHS USBFS Ethernet MAC专用DMAC
– 8个数据计算单元 (DCU)
– 数学协处理单元(MAU),支持 Sin/Sqrt
– 支持 16阶 FIR数字滤波器( FMAC)
– 支持外设事件相互触发( AOS)
商品分类 | MCU微控制器 | 品牌 | HDSC(华大) |
封装 | LQFP-144(20x20) | 包装 | 托盘 |
产品应用 | 通用类MCU |
HC32F4A0RITB-LQFP144原理图
HC32F4A0RITB-LQFP144引脚图
HC32F4A0RITB-LQFP144封装

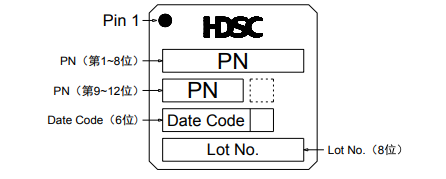

HC32F4A0RITB-LQFP144丝印
HC32F4A0RITB-LQFP144料号解释
华大半导体(HDSC),简称华大,于2014年在上海成立,华大半导体是中国电子信息产业集团有限公司(CEC)旗下专业的集成电路发展平台公司。华大专业从事集成电路设计及相关解决方案,2017年位列国内集成电路设计企业第四名,在智能卡及安全芯片、智能卡应用、模拟电路、新型显示等领域占有较大的份额。华大向客户提供高质量、高安全性、高可靠性的产品和服务;致力于为客户创造价值,成为客户信赖的伙伴;持续创新、追求卓越,成为受人尊重的IC设计领军者。
